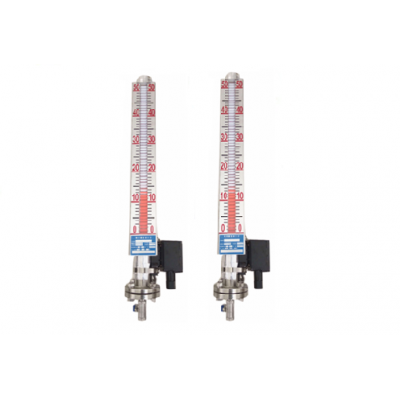

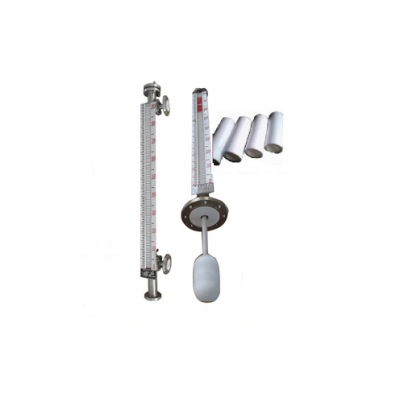

顶装式磁翻板液位计是应用户需要在地下容器上开孔位置要求而开发的新一代液位计，跟UIZ内装型液位计相比，具有价格便宜、能适用于易燃易爆、有毒、强腐蚀性和挥发性的环境中工作，是UFZ侧装型磁翻板液位计的特殊型、具有安全可靠、观察方便、液位指示清晰等特点，广泛应用于油库、地下储罐、槽等容器及食品、化工、化肥等行业上，同时在该液位计上配上有关的配件，还具有报警和控制信号输出功能。
顶装式磁翻板液位计是以浮球组件为测量元件，通过液体浮力作用，使浮球下下移动，带动顶杆上端的磁钢上下变化，经磁性藕合作用，使显示器组件的磁性翻柱翻转达到跟踪液体液位变化，故显示醒目，读数直观，因显示器组件与被测介质完全隔离，故使用安全可靠。该液位计适用于各种地下槽、池等容器，以及不适宜侧面开孔的容器的液位显示，如配上配套仪表可用于远传检测，以实现自动控制功能。
二、工作原理与特点
原理：根据浮力原理和磁性藕合原理而制成的，当被测容器内的液位上下变化时带动浮球，并通过与之相连的连杆上端的永久磁钢上下移动，经磁性藕合而使显示器中的翻柱翻转。当液位上升，翻柱由白色转为红色，当液位下降时翻柱由红色转为白色，红白界位处就为容器内介质液位的实际高度，从而实现液位自动跟踪显示。
特点：
l、在容器不适宜侧面开孔及容器周围空间很少时，可在容器上部和下部都可安装本形式的液位计。
2、适用与粘度较大的液体介质。
3、显示器的观察方向可任改变。
4、结构简单，安装方便，维修简易。
三、技术参数
1、测量精度：±l0mm
2、工作压力：≤2.5MPa
3、介质密度：≥0.5g/cm3
4、工作温度：-20℃～+150℃
5、测量范围：500—5000mm
6、介质粘度：≤0.4Pa.S
7、本厂出厂连接法兰尺寸：DNl00 PNl.6
连接法兰采用化工部1998年发布的HG20592-20635-97法兰标准．若采用其他法兰标准请用户在订货时注明，法兰连接孔分布形状：
正方形。
